고용노동부 등에 따르면 2022년 1월 27일부터 중대재해처벌법이 시행될 예정입니다. 중대재해처벌법의 핵심은 ‘중대재해가 발생하면 사업주 또는 경영책임자에게 1년 이상 징역 또는 10억원 이하 벌금을 부과한다’ 는 것인데요. 법의 시행이 임박하며 각계 기업들은 사업장 안전 관리에 더욱 심혈을 기울이고 있습니다.

사고는 다양한 원인으로 인해 발생할 수 있지만, 올바른 안전장비를 제대로 착용하여 그 피해를 크게 줄이고 예방할 수 있는데요. 안전장비 착용에서 가장 중요한 것은 자신이 착용한 장비를 어떻게 사용해야 하는지를 숙지하고 있는 것입니다. 해당 작업에 적합하지 않은 종류의 장비를 착용했거나, 사용 전 착용 방향 등의 세부적인 사항을 꼼꼼히 점검하지 않는다면 장비가 제대로 작동하지 않기 때문에 사용 방법 숙지는 안전을 위한 첫 걸음이라고 할 수 있습니다. 예를 들어, 수직구명줄의 종류에는 로프와 케이블이 있으며 종류에 맞는 적절한 슬리브를 사용해야 안전을 담보할 수 있습니다.

이번 시간에는 3M™ DBI-SALA® Lad-Saf™ 케이블 슬리브를 사용 전 어떤 부분을 점검해야 하고 하강 중 문제가 생겼을 때는 어떻게 해야 하는지, 3M™ Lad-Saf™ 케이블 슬리브 사용 방법 A to Z에 대해 알아보겠습니다!

Step 1. 슬리브와 호환되는 케이블 사이즈 확인하기

먼저, Lad-Saf^TM 탈부착형 케이블 슬리브에는 X2와 X3, 두 가지 모델이 있는데요. 모델별 사용 가능한 사다리 추락 방지 시스템의 케이블 사이즈를 선택하기 위해 자신이 사용할 케이블의 사이즈와 슬리브의 호환 여부를 확인해 보아야 합니다.

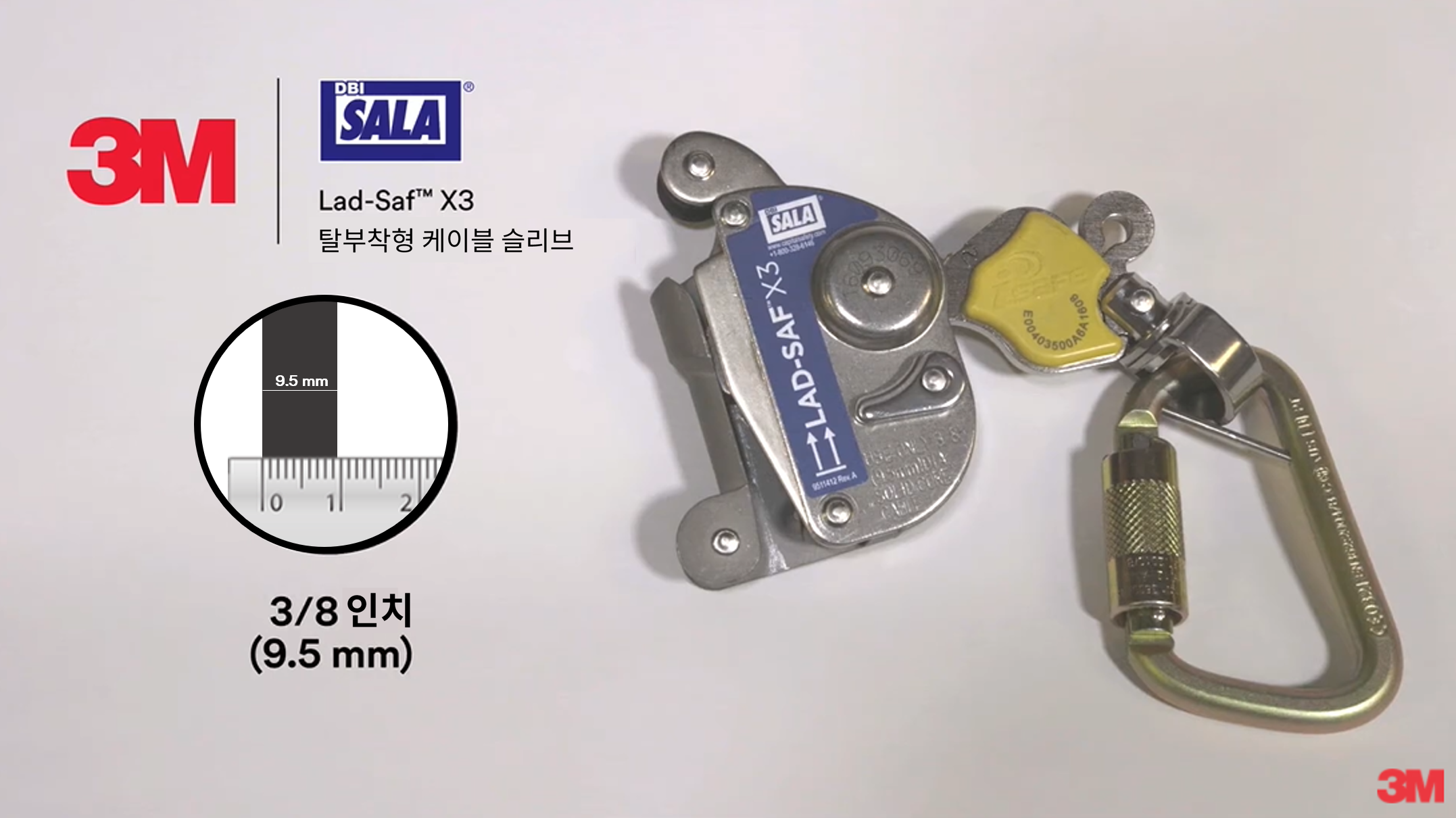

사진에서 보이는 것과 같이, Lad-Saf™ 케이블 슬리브X2 모델은 3/8인치(9.5mm)와 5/16인치(8mm)의 케이블에 사용할 수 있습니다. 반면 Lad-Saf™ 케이블 슬리브X3 모델의 경우 3/8인치(9.5mm) 케이블 전용으로 설계된 모델로, 모델명과 사이즈를 확인하여 호환되지 않는 케이블에 슬리브를 사용하는 실수가 발생하지 않도록 확인해야 합니다.

Step 2. 슬리브 부품별 사전 점검

슬리브를 케이블에 부착하기 전, 어떤 점들을 확인해야 할까요? 슬리브의 부품별 사전 점검 사항을 알아보겠습니다.

1.    잠금 레버 확인

잠금 레버를 손가락으로 돌렸을 때 레버가 자유롭게 회전해야 하고, 레버를 놓으면 자동으로 원래의 위치에 돌아가야 합니다.

2.    암 확인

슬리브의 팔이라고 할 수 있는 암 부분이 구부러지거나 갈라지지 않았는지 점검합니다. 암은 위아래로 자유롭게 움직일 수 있어야 하고, 암을 놓으면 원래의 아래쪽 위치로 돌아가야 합니다.

3.    캠 확인

암을 위쪽으로 세워 잡은 상태에서 캠이 손상되지 않고 제 기능을 하는지 확인해야 합니다. 암을 잡은 상태 그대로 슬리브를 위아래로 흔들어 캠이 자유롭게 회전하는지 점검합니다. 암이 위쪽으로 세워진 상태에서 슬리브의 기울기가 수평이 되면, 캠은 완전히 위쪽으로 회전해야 합니다.

4.    사이드 플레이트 확인

잠금 레버가 풀린 상태에서 사이드 플레이트를 뒤쪽으로 당겨 부드럽게 잘 움직이는지 확인합니다. 사이드 플레이트를 놓으면 다시 원래의 앞쪽 위치로 돌아가야 합니다. 또한, 잠금 레버가 잠긴 상태에서는 사이드 플레이트가 자유롭게 움직이면 안 됩니다. 만약 잠금 레버가 잠겨 있는데도 사이드 플레이트가 뒤쪽으로 움직여진다면 그 슬리브는 사용할 수 없는 슬리브입니다.

슬리브 자체에 대한 검사가 끝났다면, 마지막으로 슬리브를 연결할 사다리 추락 방지 시스템과 시스템이 부착된 구조물의 안전 검사를 시행합니다.

Step 3. 케이블 슬리브 부착하기

Lad-Saf™ 탈부착형 케이블 슬리브의 가장 큰 장점은 한 손으로도 케이블에 탈부착할 수 있어 안전하게 작업에 몰두할 수 있다는 것입니다. 그럼 사진과 함께 부착 방법을 알아볼까요?

먼저 D링에 슬리브 카라비너를 부착한 후 잠금 레버를 시계 반대 방향으로 돌려 잠금 해제 위치에 놓습니다. 그 다음, 사진과 같이 슬리브 암을 위쪽 끝까지 밀어 세우고 사이드 플레이트를 당겨 슬리브를 케이블에 부착합니다. 이때 슬리브의 화살표 표시가 위를 향하도록 부착하는 것이 중요합니다. 마지막으로 잠금 레버와 롤러를 풉니다.

부착을 끝내고 사다리를 등반하기 전, 잠금 레버가 잘 체결되어 있는지와 슬리브가 케이블에 단단히 부착되어 있는지 확인합니다. 슬리브를 분리할 때는 위의 과정을 반복하고 슬리브를 떼어내면 됩니다.

Tip. 사다리 등반 시 확인하세요!

Lad-Saf™ 탈부착형 케이블 슬리브에는 듀얼 자동 잠금 시스템이 도입되면서 사다리 등반 시 사용 방법이 조금 달라졌습니다.

사다리를 등반할 때는 바깥쪽으로 몸을 기울이지 않고, 몸이 케이블과 평행하도록 바로 세운 자세를 유지합니다. 사다리를 내려올 때도 마찬가지로 슬리브가 실수로 잠기지 않도록 기울이지 않은 자세로 하강해야 합니다.

사다리에서 하강하는 동안에는 몸을 내밀거나 슬리브를 잡아당기는 등의 불규칙한 움직임으로 인해 슬리브가 잠기는 경우가 발생할 수 있는데요. 이렇게 실수로 슬리브가 잠겼을 때는 슬리브를 잡아당기거나 위아래로 힘을 가하지 않는 것이 좋습니다. 사다리를 살짝 올라가면 잠겼던 슬리브가 자동으로 풀리게 되니, 다시 올바른 자세로 하강하면 됩니다.

올바른 등반 방법이나 부착 방법 등은 사진보다는 영상으로 확인해야 이해가 쉽겠죠?

아래의 영상에서 이번 시간에 배운 내용들을 더 자세히 볼 수 있으니 Lad-Saf™ X3 케이블 슬리브에 대해 궁금한 점이 있으신 분들은 영상을 통해 확인해주세요!

▼ 영상 확인하기 ▼

지금까지 3M의 DBI-SALA® Lad-Saf™ X3 탈부착형 케이블 슬리브의 사용법에 대해 알아보았습니다. 위험한 고소작업에서도 근로자를 안전하게 지켜줄 안전장비에 대해 궁금하시다면 언제든지 3M에 문의해주세요!

▼▼
